تفاوت کابل شبکه UTP و SFTP

شاید تاکنون اصطلاحاتی مانند UTP، STP و FTP را زیاد شنیده باشید. این سه اصطلاح به انواع مختلف محافظ کابل های شبکه اشاره دارد. آنها در سطح محافظتی که از تداخل الکترومغناطیسی (EMI) و گفتگوی متقاطع (زمانی که سیگنال یک سیم انتقال سیم دیگر را مختل می کند) متفاوت هستند. بنابراین، آنها در سطح عملکرد متفاوت هستند و داشتن کابل های مناسب برای نیازهای شما مهم است. قسمت “TP” مخفف “جفت پیچ خورده” است، زیرا هر نوع کابل با ساختار اصلی یکسانی تشکیل شده است – چهار جفت سیم مسی با کد رنگی، که هر جفت ۳به هم تابیده شده اند تا یک انتقال متعادل ایجاد کنند.

معمولاً این عبارات در مورد محافظ کل کابل شبکه صدق می کنند، اما ممکن است سردرگمی ایجاد شود زیرا گاهی اوقات از این اصطلاحات برای اشاره به محافظ هر جفت سیم در یک کابل استفاده می شود. انواع حروف اختصاری برای تمایز بین این نوع محافظ ها استفاده می شود، و ما آنها را روشن می کنیم تا شما آنها را درک کنید. اول، ما آنها را از نظر محافظت از کل کابل تعریف می کنیم، نه جفت های جداگانه.

انواع محافظ کابل شبکه از لحاظ

کابل های شبکه UTP

این مخفف Unshielded Twisted Pair است. همانطور که از نام آن پیداست، کابل کلی هیچ گونه محافظی ندارد، فقط ژاکت عایق آن است. با وجود این، هنوز هم یک انتخاب محبوب و موثر است، زیرا پیچاندن سیم ها در داخل، سطحی از محافظت در برابر تداخل و گفتگوی متقابل را تضمین می کند. از آنجایی که اکثر خانوارها و بسیاری از مشاغل کوچک مجبور نیستند با مقادیر زیادی تداخل مقابله کنند، کابل های UTP اغلب بیش از توانایی ایجاد اتصالات محکم در سراسر شبکه هستند. آنها انتخاب معقولی برای بسیاری هستند زیرا به دلیل کمبود مواد اضافی ارزان تر هستند. آنها همچنین نسبت به کابل های محافظ انعطاف پذیرتر هستند، به این معنی که نصب آسان تر است و احتمال شکستگی آنها کمتر است.

برای کاهش خطر Near End Cross-Talk (NEXT) بین جفت سیم های داخل کابل، نرخ پیچش هر جفت متفاوت است. با این حال، با حرکت شبکه های بیشتر به سمت پهنای باند بیشتر و در نتیجه افزایش نویز الکتریکی، کابل های محافظ احتمالاً ضروری تر می شوند.

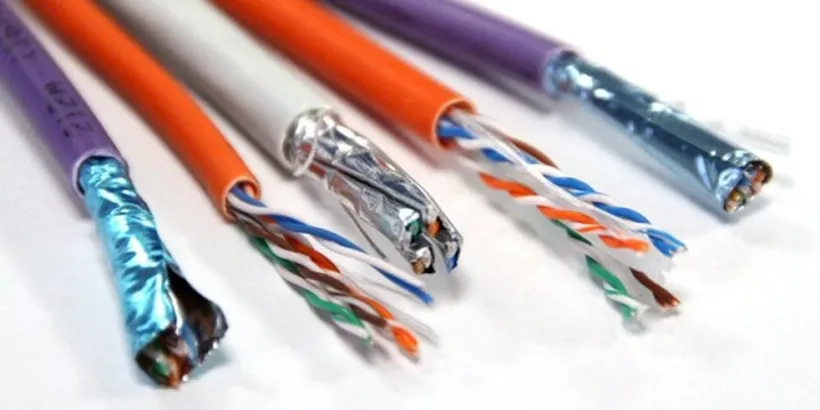

کابل های شبکه STP

این مخفف Shielded Twisted Pair است. معمولاً در این کابل ها از یک بافته ساخته شده از فلزات معمولی استفاده می شود که کل کابل زیر عایق پلاستیکی را می پوشاند. این سطح بالاتری از محافظت را در برابر Alien Near End Cross-Talk (ANEXT) فراهم می کند، که هیچ ارتباطی با جستجوی حیات در فضای بیرونی ندارد، بلکه به معنای گفتگوی متقابل از یک کابل جداگانه است.

به عنوان مثال، جفت آبی در دو کابل مجاور ممکن است نرخ پیچش یکسانی داشته باشد و بنابراین در برابر گفتگوی متقابل آسیب پذیرتر است. محافظ آن را خنثی می کند. این تا حدی به دلیل بهبود زمینی است که توسط قیطان ارائه می شود.

کابل های شبکه FTP

این مخفف عبارت Foiled Twisted Pair است. یک پوشش فویل کابل را احاطه کرده است و سطح بالایی از محافظت را در برابر ورود و خروج EMI به کابل ایجاد می کند. از آنجایی که هم کل کابل و هم جفت های جداگانه داخل را می توان با فویل محافظت کرد، همیشه مشخص نیست که این اصطلاح به کدام شکل محافظ اشاره دارد.

کابل های شبکه SFTP

کابل های شبکه را می توان با یک نوار فلزی (S) و یک روکش فویل (F) پوشاند تا محافظی بهتر ایجاد شود.

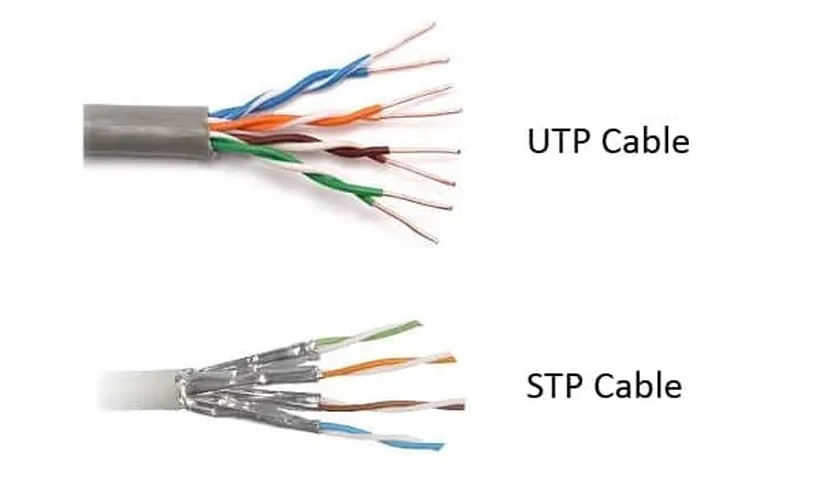

انواع کابل شبکه و تغییرات در محافظ کابل

برای کاهش سردرگمی در مورد این اصطلاحات، یک شکل دقیق تر از مخفف با دو قسمت برای اشاره به انواع مختلف کابل های شبکه استفاده می شود که در اینجا توضیح خواهیم داد.

قسمت اول (قبل از اسلش) به محافظ بیرونی کل کابل اشاره دارد. بخش دوم (بعد از اسلش) به محافظ هر جفت سیم جداگانه در یک کابل اشاره دارد.

در اینجا انواع مختلف وجود دارد:

بدون محافظ

U/UTP: کابل بدون محافظ با جفت های پیچ خورده بدون محافظ

U/FTP: کابل بدون محافظ با جفت های پیچ خورده فویل شده که فقط جفت های فردی محافظت می شوند

فقط کابل بیرونی دارای محافظ است

S/UTP: کابل محافظ با جفت های تابیده بدون محافظ

F/UTP: کابل فویل شده با زوج های پیچ خورده بدون محافظ

SF/UTP: کابل شیلددار و فویل شده با زوج های پیچ خورده بدون محافظ

کابل بیرونی و جفت های جداگانه محافظ هستند

S/FTP: کابل محافظ با جفت های پیچ خورده فویل شده

F/FTP: کابل فویل شده با جفت های پیچ خورده فویل شده

محافظت حداکثری

SF/FTP: کابل فویل شده و محافظ و جفت های پیچ خورده فویل شده

به کدام نوع از انواع محافظ کابل شبکه نیاز دارم؟

ما می دانیم که انتخاب کابل کشی شبکه مناسب برای شبکه شما با همه اصطلاحات مختلف، کلمات اختصاری و اطلاعات فنی می تواند بسیار دشوار باشد. در نهایت، تعادل بین بهترین عملکرد و بهترین ارزش به دست می آید. به عنوان یک قاعده کلی، هرچه سطح محافظ بیشتر باشد، هزینه بیشتری نیز خواهد داشت، زیرا مواد بیشتری درگیر هستند و نصب می تواند پیچیده تر باشد. به طور معمول، تنها سایت هایی با حجم بسیار بالای تداخل و “نویز” به بالاترین سطوح محافظ نیاز دارند. تیم معتبر و باتجربه ما از کارشناسان صنعت قادر خواهند بود به شما در مورد اینکه دقیقاً چه سطحی از محافظ برای کابل کشی شبکه خود نیاز دارید، راهنمایی کنند.

کابل CAT6A که به عنوان کابل های پچ رده ۶A یا کابل های cat 6a نیز شناخته می شود، در حال تبدیل شدن به کابل انتخابی برای بسیاری از شبکه های کابل کشی ساخت یافته است. کابل CAT6A امکان انتقال تا ۱۰ گیگابیت بر ثانیه را فراهم می کند و به سرعت به زیرساخت کابل کشی انتخابی برای شبکه های VoIP، دوربین مدار بسته و داده تبدیل می شود. کابل CAT6A که برای استفاده در شبکه های کلاس Ea مشخص شده است، امکان انتقال داده با سرعت بسیار بالا تا ۱۰ گیگابیت بر ثانیه و فرکانس ۵۰۰ مگاهرتز را فراهم می کند.

نوع اصلی کابل CAT6A وجود دارد که مطابق با این استانداردها هستند، محافظ و بدون محافظ که اغلب به آنها F/UTP و U/UTP گفته می شود. برخی از اصطلاحات FTP و UTP را برای تمایز بین کابل محافظ و بدون محافظ استفاده می کنند، اما طبق استانداردهای ISO/IEC، حروف اول نوع محافظ کلی را نشان می دهد در حالی که حروف دوم نشان دهنده نوع محافظ در هر جفت و عنصر متعادل است. بنابراین، F/UTP و U/UTP ساده ترین راه برای تشخیص انواع کابل است.

نامگذاری انواع محافظ کابل شبکه و تفاوت های آن ها

• CAT6A U/UTP به این معنی است که کابل ازجفت پیچ خورده بدون محافظ و بدون محافظ بیرونی تشکیل شده است.
• CAT6A F/UTP به این معنی است که کابل از  جفت پیچ خورده بدون محافظ تشکیل شده است، اما حاوی یک محافظ فویل بیرونی است. این یک کابل محافظ است.
• کابل S/FTP (جفت پیچ خورده غربال شده/فول دار) وجود دارد، معمولاً یک کابل CAT7 که دارای چهار جفت محافظ جداگانه و یک نوار صفحه نمایش بیرونی در اطراف هر چهار جفت است..
• CAT 6A U/UTP به روش خاصی ساخته شده است تا به حداقل رساندن گفتگوی متقابل و ANEXT کمک کند. این شامل  هادی های بزرگتر، (حداقل ۲۳ AWG)، پیچش های محکم تر، فضای داخلی اضافی، جداکننده داخلی بین جفت ها و ژاکت بیرونی ضخیم تر است. این ویژگی ها معمولا قطر خارجی کابل را افزایش می دهند.
• CAT6A F/UTP به روشی مشابه ساخته شده است، اما حاوی یک محافظ فویل بیرونی، در زیر ژاکت کابل خارجی است.

محافظ فویل به عنوان مانعی عمل می کند که از اتصال EMI/RFI به جفت های پیچ خورده کابل های مجاور جلوگیری می کند. در واقع، نویز یا تداخل نورها، ماشین آلات و سایر منابع EMI و همچنین RFI را از تلفن های همراه و نقاط دسترسی بی سیم منعکس می کند، علاوه بر این، محافظ فویل از نشت سیگنال های داده از کابل جلوگیری می کند.

اگر از کابل محافظ F/UTP CAT6A در یک نصب استفاده می کنید، باید از یک کانکتور محافظ سازگار استفاده کنید. به همین ترتیب، یک کابل بدون محافظ باید با کانکتورهای بدون محافظ استفاده شود.
