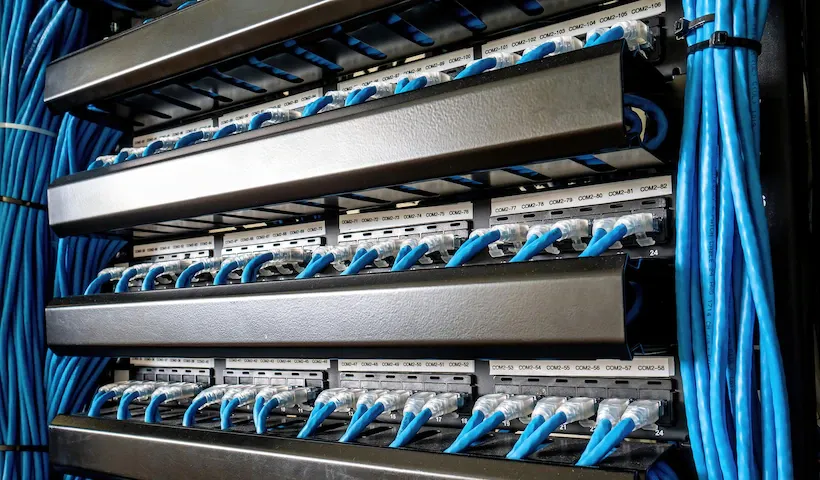

پچ پنل چیست ؟

پچ پنل چیست و چه انواعی دارد ؟

پچ پنل یک قطعه سخت افزاری مستطیل شکل است که روی آن تعدادی ماژول شبکه قرار گرفته است. آن ها معمولاً به صورت ۲۴ پورت و ۴۸ پورت تولید می شوند که این اعداد نشان دهنده تعداد ماژول های قرار گرفته بر روی فرم هاست. این قطعه ها با توجه به ابعاد و اندازه ای که کارخانه برای آن ها در نظر می گیرد به دو مدل یک یونیت و دو یونیت تقسیم بندی می شوند.

در روی فرم های آن ها تعدادی ماژول های شبکه قرار دارد که روی آن ها با توجه به نوع کابل ها کیستون نصب میگردد

در نهایت وظیفه اصلی آن ها اتصال کابل های شکه به دیگر تجهیزات شبکه می باشد..

پچ پنل چیست؟

پچ پنل یک قطعه سخت افزاری ضروری در شبکه های بزرگ است که به منظم سازی کابل های شبکه و بهبود عملکرد آن کمک می کند. آن ها با ارائه یک مرکز متمرکز برای تمام اتصالات کابل، امکان مدیریت بهتر و دسترسی آسان تر به کابل ها را فراهم می آورند. این امر به ویژه در مواقعی که نیاز به تغییرات یا تعمیرات شبکه است، اهمیت بیشتری پیدا می کند. استفاده از آن ها می تواند به کاهش خطاهای انسانی کمک کند، زیرا هر کابل به طور واضح مشخص و قابل شناسایی است. علاوه بر این، آن ها به حفظ نظم در مراکز داده کمک می کنند و باعث می شوند فضای کاری منظم تر و حرفه ای تر به نظر برسد. در نهایت، استفاده از این قطعه ها می تواند به بهینه سازی عملکرد شبکه و افزایش کارایی کلی سیستم کمک کند.

در اینجا خلاصه ای از نکات مهم در مورد این قطعه آورده شده است:

در روی فرم های این قطعه تعدادی ماژول های شبکه قرار دارد که روی آن ها با توجه به نوع کابل ها کیستون نصب میگردد

در نهایت وظیفه اصلی این قطعه اتصال کابل های شکه به دیگر تجهیزات شبکه می باشد… پچ پنل ها باعث مدیریت بهتر کابل ها، کاهش پیچیدگی و هزینه های نگهداری شبکه، بهبود عملکرد شبکه و امکان مدیریت و عیب یابی آسان شبکه می شوند. انواع آن ها بر اساس نوع کابل، تعداد پورت و نوع نصب دسته بندی می شوند. نحوه نصب این قطعه به این صورت است که ابتدا آن را در محل مورد نظر قرار می دهید، سپس کابل های شبکه را به پورت های این قطعه وصل می کنید و در نهایت پچ کورد را به پورت های تجهیزات شبکه وصل می کنید.

در هنگام انتخاب این قطعه باید به عوامل مختلفی از جمله نوع کابل شبکه، تعداد پورت، نوع نصب و کیفیت ساخت توجه داشته باشید.

ساختار و نحوه عملکرد پچ پنل

این قطعه ها از دو قسمت اصلی تشکیل می شوند:

• بدنه پچ پنل: این قسمت به عنوان پایه و اساس این قطعه عمل می کند و پورت های این قطعه را روی خود نگه می دارد.
• کیستون: کیستون یک قطعه کوچک است که کابل شبکه را به پورت این قطعه متصل می کند.

در بعضی از این قطعه ها، کیستون ها از قبل روی این قطعه قرار دارند و نیازی به نصب آن ها نیست. در این نوع، تنها کافی است که کابل شبکه را به کیستون ها وصل کنید.

در بعضی دیگر از آن ها، کیستون ها به صورت جداگانه خریداری می شوند و باید توسط کاربر روی این قطعه نصب شوند. در این نوع این قطعه ها، باید ابتدا کیستون ها را به پورت های این قطعه وصل کنید و سپس کابل شبکه را به کیستون ها متصل کنید.

کیستون ها در انواع مختلفی تولید می شوند که هر کدام دارای ویژگی های خاص خود هستند. در هنگام انتخاب کیستون باید به عوامل مختلفی از جمله نوع کابل شبکه، استاندارد کیستون و کیفیت ساخت توجه داشته باشید.

کاربرد این قطعه در شبکه

پچ پنل یکی از تجهیزات پسیو شبکه است که برای منظم سازی کابل های شبکه و بهبود عملکرد آن استفاده می شود.

در شبکه های بزرگ، تعداد کابل های شبکه بسیار زیاد است. ۲استفاده از این قطعه به سازماندهی این کابل ها کمک می کند و باعث می شود که مدیریت شبکه آسان تر شود.

این قطعه همچنین به بهبود عملکرد شبکه کمک می کند. با استفاده از این قطعه، کابل های شبکه کوتاه تر می شوند و در نتیجه، افت سیگنال کاهش می یابد.

برای استفاده از پچ پنل، کابل های شبکه باید سوکت خورده باشند. سوکت ها قطعات کوچکی هستند که ۵کابل های شبکه را به پورت های این قطعه متصل می کنند.

سوکت ها در انواع مختلفی تولید می شوند که هر کدام دارای ویژگی های خاص خود هستند. در هنگام انتخاب سوکت باید به عوامل مختلفی از جمله نوع کابل شبکه، استاندارد سوکت و کیفیت ساخت توجه داشته باشید.

در هنگام استفاده از این قطعه، باید نکات ایمنی را رعایت کنید. کابل های شبکه می توانند حاوی جریان برق باشند. بنابراین، باید از اتصال اشتباه کابل ها به یکدیگر جلوگیری کنید.

در اینجا خلاصه ای از کاربردهای این قطعه آورده شده است:

• منظم سازی کابل های شبکه
• بهبود عملکرد شبکه
• کاهش پیچیدگی و هزینه های نگهداری شبکه
• امکان مدیریت و عیب یابی آسان شبکه

پچ پنل یک قطعه سخت افزاری ضروری در شبکه های بزرگ است که به بهبود عملکرد آن کمک می کند.

دسته بندی انواع این قطعه

این قطعه ها بر اساس ویژگی های مختلفی دسته بندی می شوند. در اینجا ۴ طبقه اصلی دسته بندی این قطعه ها آورده شده است:

نوع کابل

این قطعه ها بر اساس نوع کابل شبکه به دو دسته تقسیم می شوند:

• پچ پنل شبکه: برای اتصال کابل های شبکه استفاده می شود.
• پچ پنل فیبر نوری: برای اتصال کابل های فیبر نوری استفاده می شود.

تعداد پورت

این قطعه ها بر اساس تعداد پورت به دسته های مختلفی تقسیم می شوند:

• ۲۴ پورت
• ۴۸ پورت
• ۹۶ پورت
• ۱۲۰ پورت

نوع نصب

این قطعه ها بر اساس نوع نصب به دسته های مختلفی تقسیم می شوند:

• دیواری: برای نصب روی دیوار استفاده می شود.
• رکمونت: برای نصب در رک استفاده می شود.

کیفیت ساخت

کیفیت ساخت این قطعه یکی از مهم ترین عوامل در انتخاب این قطعه مناسب است. پچ پنل های با کیفیت بالا دارای بدنه ای محکم و پورت های با کیفیت هستند.

در هنگام انتخاب این قطعه باید به عوامل مختلفی از جمله نوع کابل شبکه، تعداد پورت، نوع نصب و کیفیت ساخت توجه داشته باشید.

در اینجا خلاصه ای از ویژگی های این قطعه ها آورده شده است:

• نوع کابل: شبکه یا فیبر نوری
• تعداد پورت: ۲۴، ۴۸، ۹۶، ۱۲۰ و غیره
• نوع نصب: دیواری یا رکمونت
• کیفیت ساخت: بدنه محکم و پورت های با کیفیت

با توجه به این ویژگی ها می توانید پچ پنل مناسب خود را انتخاب کنید.

استاندارد هر پچ پنل شبکه

این قطعه ها نیز مانند سایر تجهیزات شبکه دارای استانداردهای مختلفی هستند. استاندارد این قطعه ها به سرعت انتقال داده ها در شبکه بستگی دارد.

در حال حاضر، استانداردهای Cat5e، Cat6 و Cat7 برای این قطعه ها رایج هستند. پچ پنل های Cat6 دارای سرعت انتقال داده های بالاتری نسبت به پچ پنل های Cat5e هستند. پچ پنل های Cat7 نیز دارای سرعت انتقال داده های بالاتری نسبت به پچ پنل های Cat6 هستند.

در هنگام انتخاب این قطعه باید به استاندارد آن دقت کنید. استاندارد پچ پنل باید با استاندارد سایر تجهیزات شبکه سازگار باشد. در غیر این صورت، شبکه دچار اختلال می شود.

در اینجا خلاصه ای از استانداردهای پچ پنل آورده شده است:

• Cat5e: سرعت انتقال داده های تا ۱ گیگابیت بر ثانیه
• Cat6: سرعت انتقال داده های تا ۱۰ گیگابیت بر ثانیه
• Cat7: سرعت انتقال داده های تا ۴۰ گیگابیت بر ثانیه

ماژولار بودن

پچ پنل ها بر اساس نوع کیستون به دو دسته لودد و آنلودد تقسیم می شوند:

• لودد به پچ پنلی گفته می شود که کیستون ها از قبل روی آن نصب شده اند. در این نوع ، کاربر نمی تواند کیستون ها را تعویض کند.
• آنلودد به پچ پنلی گفته می شود که کیستون ها به صورت جداگانه خریداری می شوند و باید توسط کاربر روی آن نصب شوند. در این نوع ، کاربر می تواند کیستون ها را تعویض کند.

پچ پنل های لودد معمولاً ارزان تر از انواع آنلودد هستند. اما انواع آنلودد انعطاف پذیری بیشتری دارند و در صورت خرابی کیستون، نیازی به تعویض کل این قطعه نیست.
در هنگام انتخاب پچ پنل باید به نوع کیستون آن نیز توجه کنید. اگر می خواهید در آینده کیستون های این قطعه را تعویض کنید، بهتر است نوع آنلودد خریداری کنید.

نوع شیلد و فویل

این قطعه ها نیز مانند کابل های شبکه در دو نوع UTP و SFTP تولید می شوند.

• پچ پنل UTP به نوعی گفته می شود که فاقد شیلد است. ۲این نوع پچ پنل ارزان تر از نوع SFTP است و برای محیط های با نویز کم مناسب است.
• پچ پنل SFTP به نوعی گفته می شود که دارای شیلد و فویل است. این نوع برای محیط های با نویز زیاد مناسب است و می تواند از سیگنال های شبکه در برابر نویز محافظت کند.

در هنگام انتخاب این قطعه باید به نوع آن نیز توجه کنید. اگر شبکه شما در معرض نویز الکترومغناطیسی قرار دارد، بهتر است از پچ پنل SFTP استفاده کنید.

پچ پنل فیبر نوری

پچ پنل فیبر نوری ۱۹ اینچی یک محفظه پایه رک ۱U است که برای برقراری ارتباط بین کابل های فیبر نوری خارجی و پیگتیل ها طراحی شده است که برای اتصال و وصله فیبر استفاده می شود. دارای سبک کشو، چیدمان معقول و اتاق مناسب برای نصب و نگهداری آسان است، سینی اتصال و قرقره مسیریابی در داخل پچ پنل برای عملکرد راحت فیبر وجود دارد و اغلب در رک ۱۹ یا ۲۳ اینچی کابینت سرور نصب می شود.

این پچ پنل فیبر ۱U برای کابل کشی با چگالی بالا است و در اتصال شاخه ای ترمینال نوری برای استفاده در رک استفاده می شود. این می تواند آداپتور SC، LC، FC، ST را در جلو برای راه حل های مختلف شما پیکربندی کند. چهار موقعیت ورودی کابل در پشت محفظه ۱U وجود دارد که با گرومت های لاستیکی برای محافظت از کابل فیبر نوری در برابر آسیب قرار داده شده است. کابل از پشت دستگاه وارد می شود، با اتصال پانل آداپتور، جامپرها خارج می شوند.

امکانات:

• بدنه از فولاد نورد سرد با کیفیت بالا و پاشش الکترواستاتیک در سطح ساخته شده است
• با دستگاه ثابت کابل، سینی اتصال و حلقه نخ پیکربندی کنید
• سینی اتصال انباشته برای افزایش ظرفیت آینده مناسب است
• دستگاه زمین عایق مستقل ایمنی را فراهم می کند
• سینی اتصال داخلی از پلاستیک مهندسی با استحکام بالا ساخته شده است
